Модуль управления газовым котлом с телефона

GSM-модулем оборудованы довольно дорогостоящие и далеко не все модели отопительных котлов. Однако его можно докупить и подключить самостоятельно, как к дорогостоящим, так и к самым бюджетным моделям. Главное – котел должен иметь возможность подключения внешнего управления, что, впрочем, является нормой практически для всех современных котлоагрегатов.

Стоимость устройства в среднем 4-7 тыс. руб, что довольно немало и сравнимо с хорошими программируемыми термостатами, которые являются более современным решением. Однако GSM-управление котлом подразумевает передачу команд из любой точки страны, где есть сотовая связь, в то время как зона действия термостата ограничивается самим домом или зоной досягаемости домашнего Wi-Fi. Поэтому доустановка GSM-модуля сегодня все еще более, чем оправдана.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

• включать или полностью выключать котел отопления;
• управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
• управлять параметрами температуры контура ГВС;
• идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

• о достижении нижнего или верхнего заданного предела температуры;
• об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
• возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Отзывы о GSM-модулях управления котлом: преимущества и недостатки

Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены. Но также рекомендуем обратить внимание на такие критерии, как:

1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.

2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

Лучшие известные производители и модели: характеристики и цены

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

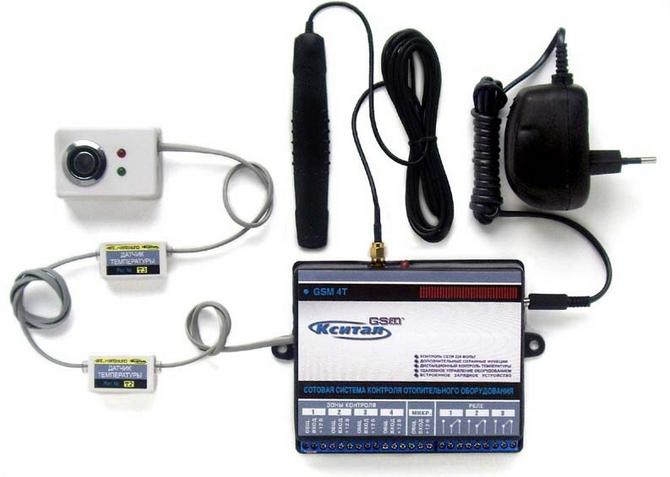

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты. Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T».

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Цены: итоговая таблица

Инструкция по установке и подключению GSM-модуля к котлу

Установка и подключение к котлу у всех GSM-модулей практически ничем не отличается, а подробный алгоритм всегда описан в инструкции прибора. Разберем процесс подключения на примере «Котел ОК».

Дистанционное управление отопительным оборудованием осуществляется по GSM-каналу – через сотовые сети. Для этого используются GSM-модули с подключаемыми к ним датчиками. Их особенности и преимущества:

• Возможность управления из любой точки миру;
• Дистанционное управление домашним микроклиматом;
• Возможность сэкономить на коммунальных услугах;
• Дополнительный контроль датчиков безопасности.

GSM-модули для дистанционного управления котлами управления используют для своей работы сети сотовых операторов. Это открывает возможность контроля над отопительным оборудованием отовсюду, где есть доступ к сотовым сетям и мобильному интернету. Они работают не только с котлами, но и с дополнительным оборудованием, что позволяет управлять несколькими отопительными контурами из любой точки. Пара действий в смартфоне – и к приезду домочадцев в доме установится комфортная температура.

Для работы GSM-модулей используются температурные датчики. Они контролируют температуру в помещениях и на улице, отправляя данные на управляющие термостаты. Подключение выполняется по проводам или по радиоканалу. В дополнение к термодатчикам, к GSM-модулям могут подключаться охранные датчики (движения и открытия дверей), датчики утечки газа, датчики контроля протечки воды и акустические датчики разрушения стекла. Всё это обеспечивает контроль над климатом и безопасностью жилья.

GSM-модули управляют отопительными котлами по принципу комнатных термостатов. Они включают и отключают горелку, что приводит к нагреванию и остыванию теплоносителя. Также возможно управление клапанами, отвечающими за подачу горячего теплоносителя в дополнительные контуры. Тем самым осуществляется контроль над несколькими зонами одновременно – это актуально для больших частных домовладений и загородных коттеджей.

Использование GSM-модулей для дистанционного контроля позволяет экономить на потреблении газа и электроэнергии. В дневное время температура в помещениях может быть снижена, что способствует снижению расхода энергоносителей. Ближе к вечеру температура в помещениях поднимается, к приезду домочадцев. Аналогичная система контроля над климатом используется в офисных и производственных помещениях.

Купить GSM-модули для управления котлами отопления вы сможете в интернет-магазине Теплодвор. Помимо них, в продаже представлены проводные и беспроводные термодатчики, уличные термометры, охранные датчики, блоки питания, радиобрелоки, датчики задымления и многое другое. Доставим оборудование для дистанционного управления отоплением и климатом в любую точку Москвы и России.

Система автономного отопления – популярный способ сэкономить счета на оплату коммунальных услуг. Установка газовых котлов осуществляется не только в загородных домах, но и в коммерческой недвижимости, а также в квартирах. Управление котлом происходит с помощью кнопок или с телефона. Последний метод обрел успех среди современных пользователей, ведь удаленный контроль открывает перед владельцами приборов новые возможности.

Принцип работы

Многие современные системы бытовой техники оснащаются мобильной связью и интернетом. Это существенно упрощает жизнь владельцам электронных приборов —  них пропадает необходимость постоянно подходить к аппарату и выставлять нужные настройки. Техника сделает все сама благодаря дистанционному контролю. Внутри прибора должен быть установлен специальный gsm-модуль. Приспособления выпускаются отдельно, они подходят под большое количество газовых котлов и помогают управлять ими на расстоянии.

Согласно комплектации, управление электрическим прибором будет происходить через смс или приложение. Вся информация о работе передается по каналам сотовой связи, поэтому для эксплуатации необходим смартфон.

Стандартный набор оборудования в комплекте

В зависимости от модели газового котла, комплектация прибора может отличаться. Стандартным набором оборудования считается:

1. Термостат. Основной рабочий элемент системы, который позволяет осуществить управление газовым или электрическим котлом с телефона. Разнообразные модели термостатов оповещают о критических ситуациях с помощью sms или wifi. К модулю можно подключать беспроводные датчики, микрофон, звуковую и световую индикацию.
2. Крепежное основание. Представляет собой базу под крепление модуля. Располагать ее можно как вертикально на стене, так и горизонтально на поверхности.
3. Блок питания. Необходим для работы модуля, разные по вольтажу блоки питания обеспечивают разным сроком эксплуатации прибора.
4. Gsm – антенна. Позволяет принимать даже слабые сигналы, зачастую крепится на металлическую поверхность за счет магнита.
5. Батарея резервного питания.
6. Термодатчик. Работает в определенном диапазоне температур, зачастую от -40 до +99 градусов. Может иметь погрешность измерений, которая указывается на упаковке товара.
7. Винтовые клеммники. Необходимы для самостоятельного подключения модуля.
8. Sim-карта. Некоторые производители не кладут карту в набор, давая покупателям возможность самостоятельного выбора оператора.

Беспроводное управление отоплением с помощью телефона – удобный и быстрый способ отрегулировать настройки и выставить необходимую температуру. В некоторых моделях производитель добавляет манометр, датчики утечки газа, датчики движения и протечки воды.

Какими котлами можно управлять?

Встроенный или навесной модуль работает за счет получения и переработки информации и передачи ее пользователю. Функция обратной связи в виде текстовых сообщений реализуется во многих системах: Бугатти, Висман, Zond, а также Протерм. Многие производители предлагают к покупке универсальные модули, которые работают дистанционно с целым списком моделей.

Пример подключения электрического котла

Модуль поддерживает предварительно заданные настройки и быстро реагирует на изменения параметров. Если случается чрезвычайная ситуация, то приспособление немедленно оповестит об этом пользователя с помощью текстового сообщения.

Согласно мнению специалистов, подключить такой модуль можно только к тем котлам, которые работают автономно с двухтрубными системами. В них должна присутствовать принудительная циркуляция теплоносителя.

Сценарии работы и выгоды от использования

В системе управления котлом дистанционно заложено несколько сценариев работы. Каждый из них предполагает использование определенной температуры, режимов контроля зачастую три:

1. Автоматический. Пользователь заранее предусматривает настройки, по которым будет работать газовый котел. В конце дня система формирует отчетность и предоставляет ее владельцу прибора с помощью сообщения.
2. Ручной. Пользователь сам отправляет кодовые слова или осуществляет звонок, чтобы изменить параметры настроек котла. Если есть желание узнать температуру в доме, а также степень прогревания помещений – можно воспользоваться данным режимом связи.
3. Тревожный. Данный режим предусмотрен для оповещения пользователя онлайн при возникновении нештатных ситуаций. Например, образовалась протечка воды или газа, запредельно изменилось давление, сбой электросети или случилось задымление – встроенный модель самостоятельно отправит оповещение на мобильник.

Главным преимуществом является хорошо налаженная система работы: нет необходимости постоянно подходить к агрегату и выставлять значения. Безопасность – еще один плюс, так как пользователь всегда будет в курсе о поломках. Экономия ресурса – еще один важный момент: когда дома никого нет, температура может быть минимальной. Удаленное управление – самый надежный и комфортный способ контроля за показателями.

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей. Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

4 место: КСИТАЛ GSM-4T

Котел от компании Кситал обладает сигнализацией из встроенного модуля Gsm. Производители оснастили приспособление 10 телефонными номерами и возможностью отправки смс. В конструкции имеет 3 встроенных реле по 5А каждое, с питанием от 12 В. Устройство имеет 4 зоны контроля для подключения дополнительных датчиков, которые фиксируются с помощью шлейфов. Термодатчик здесь также присутствует – он аналоговый и встроенный.

Модуль КСИТАЛ GSM-4T подходит для двухконтурных отопительных котлов с циркуляционным насосом. Имеется выносной микрофон, снятие и постановка параметров происходит за счет sms. Прибор умеет выполнять следующие функции:

1. Поддерживать температуру на заданном с помощью смс уровне.
2. Оповещать о падении и повышении температуры.
3. Присылать показания всех термодатчиков.
4. При подключении выносных датчиков они могут работать на расстоянии до 100 метров.
5. Показывать температуру теплоносителя.
6. Стабилизировать температурный режим путем включения и выключения реле.

Прибор имеет расширенную комплектацию, но при желании можно приобрести дополнительные датчики

Запрограммировать устройство сможет любой пользователь, ведь интерфейс программы прост и понятен. В модели имеется функция тревожной кнопки, которая оповестит о проблемах. Можно запросить баланс счета сим-карты дистанционно.

3 место: ZONT H1 GSM-Climate

Еще одна модель, предназначенная для управления твердотопливными котлами — ZONT H1 GSM-Climate. Модуль подходит для газовых и электрических котлов Эван и обладает такими возможностями:

• поддерживает температуру, заданную пользователем по расписанию;
• отмечает изменения в работе устройства;
• присылает оповещения при аварии;
• экономит электроэнергию.

Команды передаются с мобильника, планшета или компьютера. Есть несколько режимов – Комфорт, эконом, а также Расписание. Первый вариант позволяет эксплуатировать котел по заданным настройкам. Эконом режим сделает температуру в помещении ниже, когда жильцов не будет дома. Режим Расписание позволяет установить параметры на неделю вперед.

Котел ZONT H1 GSM-Climate работает от напряжения 10-28 В, максимальный потребляемый ток равен 150 мАч. Здесь есть 1 аналоговый выход и 1 выход на сухой контакт. Пользователь может одновременно подключить до 10 дополнительных датчиков. В системе есть голосовой интерфейс, а температурный диапазон составляет от -30 до +55 градусов. Корпус прибора сделан из пластика, его вес составляет 200 грамм, а средний срок эксплуатации равен 7 лет.

2 место: Телеметрика Т3

Для управления электрическим котлом через интернет и с помощью мобильного телефона можно приобрести модуль Телеметрика ТЗ. Этот аппарат выполнен в строгом стиле в черном и серебристом цветах. Цифровой дисплей показывает все важные данные, которые модуль способен отправлять пользователю. Приспособление может подключаться не только к отопительным приборам, но и другой техникой, имеющей дело с температурными показателями.

Модуль Телеметрика Т3 поддерживает температуру обогрева помещения и температуру охлаждения дома. Пользователь может самостоятельно задавать настройки и удалять ненужные параметры дистанционно и через интернет. Агрегат может работать сразу с 5 телефонными номерами.

Если оборудование экстренно выйдет из строя, то модуль мгновенно оповестит об этом с помощью смс.

Телеметрика ТЗ эксплуатируется в температурном режиме от -55 до +125 градусов. Здесь имеется 8 каналов измерения температуры, а также 5 управляемых выходов. Есть встроенный аккумулятор, который может функционировать автономно на протяжении 12 часов. В комплектации к прибору идет основной блок-модуль, адаптер питания, датчик температуры и инструкция.

Крепить модуль можно на горизонтальную и вертикальную поверхность

Покупатели выбирают эту модель благодаря большому дисплею, погодозависимому режиму управления, большому количеству входов. Встроенный резервный аккумулятор поможет на 12 часов сохранить заданные настройки.

1 место: Умный часовой-4 для котла

На первом месте рейтинга оказался прибор Умный часовой 4 для котла – модель, которая необходима для дистанционного управления котлом в загородном доме или квартире. Агрегат занимает лидирующую позицию благодаря таким преимуществам:

• наличие термодатчика в комплекте;
• 4 входа для подключения дополнительных датчиков;
• по 1 входу для подсоединения динамиков и микрофона;
• есть возможность отдаления микрофона на расстояние до 100 метров при условии применения экранированного кабеля;
• возможность обустройства двухсторонней аудиосвязи;
• возможность задать текст смс для каждого аудиовхода;
• на каждый вход можно подсоединить до 20 датчиков;
• установка охраны осуществляется одним из способов: ключом TM, высоким или низким уровнем, а также импульсом.

Устройство имеет вес 550 грамм, оно изготовлено с уровнем защиты IP 41.

На панели имеется удобная световая индикация

Прибор позволяет управляющему контролировать текущее состояние системы, делать запросы по поводу температуры, включать и отключать электричество и управлять освещением. Пользователь может подключить сразу 5 телефонных номеров, прибор крепится на вертикальную поверхность.

Как выбрать GSM-модуль, что нужно брать во внимание?

Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:

• количество зон контроля;
• наличие выходов для подключения разных по назначению датчиков;
• возможность расширения функционала за счет прошивки приспособления;
• наличие реле, через которое осуществляется обратная связь;

возможность мониторинга температуры и отправка показателей на мобильник

Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.

С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.

Как подключить?

Чтобы самостоятельно подключить и установить gsm-модуль, необходимо воспользоваться инструкцией, идущей в комплекте. Монтаж и запуск устройства происходит таким образом:

1. Обесточить нагреватель.
2. Снять защитный кожух с котла.
3. Зафиксировать крепление для модуля на стене.
4. Вставить в модуль сим-карту и батарейку, если это потребуется.
5. В разъем, находящийся в котле, подключить контроллер на основе gsm.
6. Подсоединить к модулю все датчики.
7. Включить приспособление в сеть.
8. Надеть защитный кожух котла.
9. Подключить котел в электросеть.

Стоит помнить, что для работы на сим-карте необходимо выбрать одного из лучших мобильных операторов с хорошим качеством сигнала. Когда модуль будет впервые подключен, пользователю необходимо отправить смс на сим-карту контроллера с его номером.

При условии слабого сигнала необходимо поставить антенну, идущую в комплекте

Для лучшего понимания процесса подключения рекомендуется просмотреть подробное видео, чтобы избежать ошибок.

Gsm-модули отлично работают как с электрическими, так с газовыми котлами, они также могут функционировать с моделями на отработке. На самом котле должен присутствовать выход для подключения контроллера. Такое приспособление помогает сэкономить расход электроэнергии и значительно упрощает процесс управления отопительным прибором.

Очень удобно запустить отопление или регулировать уровень обогрева жилья, находясь далеко от дома. Современные системы связи позволяют реализовать GSM управление котлом без переоборудования отопительного аппарата. Затраты будут, но их уровень несопоставим с выгодой от использования новой системы управления.

Принцип действия и варианты использования системы GSM

Речь идет о современных газовых и электрических котлах отопления с электронным управлением режимами работы. Старые котлы с электромеханической системой управления, равно как и аппараты с энергонезависимым контролем пламени и расхода газа, однозначно непригодны.

Дистанционное управление котлом возможно лишь при условии, что основные команды на запуск, остановку, регулирование мощности выдаются с управляющей электронной платы, установленной компанией-производителем.

Существует несколько способов реализовать внешнее управление газовым котлом с помощью подключаемого GSM-модуля:

1. Только дистанционное включение-выключение котла.
2. Подключение дополнительного контроллера GSM к внешнему термостату котла.
3. Сопряжение платы управления современного газового котла с дополнительным управляющим модулем, оборудованным GSM каналом.

Многие компании, предоставляющие услуги по подключению GSM модуля управления котлом, утверждают, что дистанционно можно управлять любым греющим оборудованием, вплоть до отдельного электрического конвектора. При этом нет информации о том, как именно происходит этот процесс, и как осуществляется контроль за работой котла.

При выборе модели GSM-блока обращайте внимание на способ под­ключения внешней системы управления к котлу – куда, к каким блокам котельного оборудования будут скоммутированы провода и шлейф от электронной платы с мобильным каналом связи.

Проблема в том, что вмешательство в работу, установка дополнительных плат, контроллеров ведет к тому, что газовый котел с GSM управлением от постороннего производителя, не являющегося официальным дилером, сервисным представителем компании производителя газового котла, автоматически снимается с гарантии и дальнейшего обслуживания.

Управлять дистанционно работой отопительного оборудования – это интересно, но лишиться гарантии, оплачивать за свой счет обслуживание или ремонт газового котла стоимостью в 1000-1500 долл., будет опрометчивым решением.

Возможно, имеет смысл купить GSM-блок непосредственно у сервисной службы, не теряя старой гарантии, и получить новую, но уже на весь котел с дистанционным управлением.

Вариант управления старым оборудованием с помощью GSM – модуля

Старые газовые и электрические котлы, исправно работающие уже по 20 лет, не имеют в конструкции электронных компонентов, с помощью которых можно было бы напрямую подключить плату управления. В этом случае внешний блок GSM подключается к агрегату через управляющее реле.

По сути, GSM-блок осуществляет управление подачей или отключением электрического питания на газовом котле. Необходимую температуру на панели должны выставить хозяева квартиры. Блок только включит или выключит отопительное оборудование после отправки соответствующей SMS c мобильного телефона.

Аналогичным способом подключается электрический котел старой модели.

У такой схемы есть два преимущества:

1. Наиболее безопасный способ сопряжения GSM-платы с отопительным оборудованием. Выход из строя мобильного блока управления ничем не грозит котельной электронике.
2. Сохраняется гарантия на обслуживание газового или электрического котла.

Многие компании, занимающиеся сервисным обслуживанием газовых котлов, настаивают на подключении аппаратов к электросети через защитное реле. В случае резкого скачка напряжения в сети это устройство моментально разрывает контакт, и по умолчанию возвращает электропитание через 5-10 с. По сути, схема релейного управления котлом ничем не отличается от варианта с использованием защитного реле.

Схема подключения GSM – модуля к старым газовым котлам с внешним термостатом

Котельное оборудование индивидуального отопления, выпущенное 12-15 лет назад, уже имеет на электронной плате разъем для подключения элемента управления от внешнего датчика температуры. Это блок с электронным «градусником», который можно было установить в любой комнате квартиры и подключить к плате газового котла с помощью проводки на удалении 10-12 м. Становилось возможным выставить требуемый уровень температуры в помещении, и система отопления поддерживала бы ее.

В этом случае внешний GSM-модуль подключается к реле, управляющему электропитанием отопительного оборудования, и к входу на плате для внешнего термостата. Этот вариант управления котлом больше похож на полноценную систему контроля. Владелец жилья может по мобильному телефону или по интернету отправить сообщение на GSM–блок, а контроллер перекодирует и отправит необходимый сигнал на котельную электронную плату.

Этого достаточно для того, чтобы управлять работой отопления в доме или квартире, но с минимальным функционалом. Единственный минус – о гарантии можно забыть.

Подключение GSM платы к блоку управления современным котлом

Современные модели GSM–модулей подключаются к разъему или шлейфу на плате котла. Самые простые блоки коммутируют прямо к разъему, предусмотренному для дистанционного управления температурой и режимом работы отопительного оборудования. Например, у модели ARISTON UNO 24 MFFI управляющий шлейф коммутируют на разъем (О).

Помимо упрощения схемы подключения к электронике, современные GSM-блоки получили дополнительные возможности:

1. Направлять на мобильный телефон информацию о состоянии и работе отопительного оборудования.
2. Возможность уточнения состояния датчиков температуры, давления, электросети и заряда аккумулятора.
3. Ряд дополнительных охранных и контролирующих функций, иногда даже не связанных с работой газового котла, но имеющих важное значение.

Современный GSM-блок уже больше похож на компьютер, чем на систему контроля на основе мобильной связи. Появился аккумулятор, микропроцессор, сетевая карта для подключения компьютера и сети Интернет.

Если раньше отчет выдавался в виде трудночитаемых символов в СМС, то на сегодня большинство GSM-блоков выдают сведения на мобильное приложение, установленное в смартфоне хозяев.

При необходимости к системе управления котлом можно подключиться непосредственно из интернета. Это делает процесс настройки более надежным, так как устраняется самое слабое звено цепочки GSM-связь, которая может быть не везде доступной для владельцев квартиры. Кроме того, устраняется возможность со стороны злоумышленников блокировать мобильную связь с помощью GSM-глушилки.

В целом устройство стало на порядок сложнее и в несколько раз дороже простейших релейных и термостатных моделей.

Монтаж кситала своими руками: видео.

Достоинства и недостатки

Преимущества заложены в самой идее управления функциями котла, используя сотовый телефон или планшет. С помощью приложения или отправки текстовой команды можно дистанционно контролировать работу системы отопления в отсутствие жильцов.

Что это дает:

1. Экономия газа.
2. Дополнительный контроль за работой систем газового котла снижает вероятность аварии.
3. Встроенные дополнительные датчики несанкционированного проникновения в жилье, протечки воды, появления дыма своевременно информируют хозяев о возникших проблемах.

Некоторые платы GSM-управления дают возможность дистанционно включить встроенный в блок микрофон и слышать происходящее в собственной квартире. Это полезно, если в доме работает бригада ремонтников или остались без присмотра дети.

Важным преимуществом является тот факт, что жилье отапливается зимой без перерывов. В результате не остывают стены здания, нет риска размораживания водопровода, не скапливается и не выпадает конденсат на внутренней отделке помещения.

Отрицательные стороны установки GSM управления отопительным оборудованием

В целом все выглядит привлекательно и оптимистично. Современные блоки контроля функций отопительного котла даже включены в программу планирования перспективного жилья «Умный дом».

С другой стороны, использование мобильного телефона и GSM управления ставит владельцев жилья в зависимость от качества изготовления электронных блоков и программного обеспечения. Любой сбой мобильного приложения смартфона, выход из строя или потеря СИМ-карты, взлом программы злоумышленниками делает систему отопления уязвимой.

Кроме того, с выходом новых моделей GSM система становится более сложной и, соответственно, менее надежной. Уже сегодня для ее установки на котел отопления, настройки и запуска в работу приходится привлекать подготовленного специалиста. Чем сложнее конструкция, тем больше вероятность ее поломки или появления отказов в работе.

Критерии выбора модуля управления котлом

Для владельцев старого котельного оборудования выбор не особо велик. Можно выбрать релейный GSM блок с управлением только электропитанием газового котла или модель с подключением платы к разъему внешнего термостата.

Примерно в половине случаев владельцы газовых котлов выбирают простейшие модели, мотивируя свое решение двумя правилами:

1. Ниже цена и проще установка на газовый котел. Дешевле ремонт, если вышло из строя реле или тиристор, всегда можно заменить своими руками. Настроить GSM управление помогут в компании-подрядчике.
2. Возможности управления температурой по телефону вполне хватает для контроля за работой котла.

По мере износа, старения и вывода из эксплуатации газовых котлов с электромеханическим управлением старые модели GSM блоков будут исчезать с рынка, постепенно заменяться современными системами с более устойчивой мобильной связью, новыми функциями.

Есть ли смысл ставить на котел современное GSM управление

Системы контроля однозначно будут востребованы для газового или электрического отопления:

1. В загородных домах, зимних дачах. Работа котла под управлением GSM системы – это единственный реальный способ защитить здание и застраховать себя от проблем с техникой.
2. В современных городских квартирах с индивидуальным отоплением. На время отсутствия хозяев GSM управление защищает жилье от холода и непрошенных гостей.
3. В офисах небольших компаний. GSM управление – это снижение расходов на отопление и одновременно на охранную сигнализацию.

Не все модели одинаковы – они отличаются по функционалу, цене и отношению работников компании к процессу установки. Технические характеристики и набор функций понравившейся системы можно узнать из рекламного проспекта.

Чтобы сделать окончательный выбор GSM системы управления котлом, обратите внимание на работу персонала при демонстрации возможностей электронного блока. Попросите провести небольшой стресс-тест реальной работы в условиях неустойчивой мобильной связи (это самая распространенная причина поломок). Отказ инженера будет означать, что компания не уверена в возможностях продукции.

Примеры популярных моделей

На рынке можно отыскать большое количество вариантов GSM систем для дистанционного контроля котлов. Цены на наиболее популярные модели могут отличаться в несколько раз.

Из российских наиболее распространенными считаются «Кситал GSM-4Т», «Кситал GSM-8Т», «Кситал GSM-12Т». Отличаются относительно простой конструкцией и надежностью. «Vaillant» и «Veismann», «PROTERM» подойдут для тех, кто уже поставил газовые котлы отопления этих компаний.

Обзор функциональных возможностей

В целом функционал моделей GSM управления во многом похож. Практически все блоки имеют слоты для установки двух сим-карт – основной и запасной. Например, «Кситал GSM 4T», «Vitocom Veismann» рассчитаны на работу с двумя номерами телефонов. Тот же «Sapsan Pro 6» способен работать с 10 номерами, а «Buderus Logomatic» – с 16 телефонами.

Встроенный микропроцессор, помимо температуры, позволяет контролировать:

• напряжение в сети и на резервном аккумуляторе;
• работу циркуляционного насоса;
• температуру воздуха – от 4 до 12 точек замера;
• наличие задымления в помещении;
• падение давления в контуре отопления.

Вся информация отправляется на телефон хозяев автоматически либо предоставляется по шифрованному запросу. В качестве дополнительной опции может быть добавлена услуга охранной сигнализации с выводом информации по GSM каналу на сотовый телефон, отправкой сообщений по электронной почте или на мобильное приложение.

Последние модели GSM блоков допускают подключение к проводной сети или WI-FI к Интернету. Правда, в этом случае придется дополнительно самостоятельно настраивать доступ к плате программными средствами или приглашать специалиста.

Запуск в работу и особенности управления

Стоимость установки с подключением оборудования к котлу не входит в цену GSM блока. Например, за монтаж Кситала по стандартной схеме придется заплатить от 5000 руб. За каждый дополнительный датчик нужно будет заплатить от 1000 руб, за прокладку провода (1 м. п.) еще 100 руб.

Как выполняется подключение:

1. Компания составляет техзадание, ориентируясь на пожелания заказчика.
2. Составляется смета на оборудование, оплачивается заказчиком.
3. Специалисты монтируют GSM блок, подключают к котлу, настраивают работу с мобильным телефоном.
4. Совместно с заказчиком проводятся испытания.

По результатам составляется акт выполненных работ, на основании которого производится оплата и оформление гарантии.

Обратите внимание, что в акте должны быть перечислены все установленные устройства с перечислением серийных номеров и названий. Также должна быть указана последовательность выполненных проверок и испытаний с внесением результатов работы.

Кроме того, заказчик имеет право провести собственноручно проверку работы всех режимов, в том числе в условиях помех от бытовых электроприборов, при задымлении, при падении давления в контуре отопления ниже критического. Только в этом случае можно будет принимать работу.

Идея использовать GSM управление котлом выглядит привлекательно для всех владельцев индивидуального отопления. Нужно учитывать отсутствие сети гарантийного обслуживания и ремонта мобильных блоков. Доказать гарантийный случай будет сложно, а отремонтировать поврежденный блок не проще, чем восстановить современный смартфон.

Зачем устанавливать GSM модуль для отопительного котла: видео.

Поделитесь своим опытом установки GSM-блока – были ли проблемы и как они решались? Добавьте статью в закладки, чтобы не потерять полезную информацию.

Современное отопительное оборудование оснащаются особыми системами для дистанционного контроля, благодаря которым можно удаленно контролировать работу устройства, менять при необходимости температуру. GSM модуль для котла, обретающий в последние годы все большую популярность, является серьезным конкурентом выносным пультам и классическим стационарным системам. Это особый контроллер с датчиками, подключаемыми к различным типам отопительных котлов. А для управления им требуется всего лишь мобильного телефона.

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

• погодные условия резко изменились;
• есть риск того, что отопительный контур будет заморожен;
• есть перебои с подачей газа либо случилась его утечка;
• теплоноситель протек;
• отключилась подача электричества;
• система теплого пола неправильно функционирует;
• резко повысилось давление;
• газовая горелка потухла;
• отопительное оборудование перегрелось.

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

• через СМС-сообщения;
• через мобильное приложение;
• голосовыми командами;
• при помощи сайта производителя.

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

GSM модуль «Котел.ОК». Инструкция по настройке и эксплуатации. Файл для скачивания (нажмите на ссылку ниже, чтобы открыть PDF-файл в новом окне).

Инструкция

Комплектность модуля и его внешний вид

GSM модуль, о котором мы говорим в данной статье, может иметь как базовую, так и расширенную комплектации. Выбор той или иной из них зависит, прежде всего, от модели и пожеланий клиента.

Цены на GSM-модуль

gsm модуль

Так, базовый комплект состоит из:

• GSM контроллера, который оборудован модулем сотовой связи. В нем имеется гнездо под SIM-карту (или под две), а также порт для наружных устройств;
• считывателя ключей (как главного, так и дополнительных), ограничивающего доступ сторонних лиц к оборудованию;

• индивидуальной антенны, поддерживающей постоянную связь и усиливающей слабый сигнал. Антенну можно установить в любом удобном месте;
• датчиков, кол-во которых зависит от личных требований клиента. В базовой комплектации таковых, как правило, всего два;

• аккумулятора с блоком питания. Благодаря этому модуль функционирует при перебоях с подачей электроэнергии. Когда отключается внешний источник, включается блок питания.

Также можно приобрести расширенную комплектацию, которая, помимо всего вышеперечисленного, будет включать:

• вспомогательные термодатчики (максимум – 10 штук, точная цифра зависит от конкретной модели);
• микрофон, который подключается к модулю посредством интерфейса. Благодаря микрофону вы сможете удаленно прослушивать жилище;
• датчики протекания воды, воспламенения, дыма, проникновения в дом посторонних;
• оборудование для открытия въездных ворот (к примеру, электродвигатель, требуемые автоматические приборы, редуктор).

Важная информация! Внешне это компактное устройство с дисплеем и светодиодными индикаторами. Сбоку имеются разъемы, чтобы подключать внешние устройства, а внутри прибора находится контроллер. Блок питания имеет отдельный корпус, а с модулем соединяется при помощи специального кабеля.

Видео – О дистанционном управлении отоплением

Каковы возможности GSM модуля?

Есть несколько факторов, влияющих на функциональность блока д/у. К таковым можно отнести:

• то, присутствует ли реечный блок (позволяет переключать режимы и поддерживает обратную связь);
• предназначение подключенных датчиков и количество зон, которые контролируются;
• версию прошивки контроллера (это позволяет расширять функциональные возможности).

Если говорить о базовой комплектации, то в ней описываемые устройства способны на следующее:

• мониторинг температуры, передача данных пользователю;
• подача напряжения либо отключение электричества.

А в следующих случаях сведения могут подаваться на телефон пользователя посредством обычного звонка или СМС-сообщения:

• достигнута граничная температура. Пользователь может быть проинформирован о резком охлаждении теплоносителя или повышении его температуры;
• пользователь направил конкретный запрос. В результате с подключенных внешних датчиков ему подаются сведения.

На заметку! Также ПО позволяет задавать граничное значение для каждого отдельного датчика. Даже при минимальном наборе функций можно решать, включать или отключать отопительный котел, основываясь на температуре помещения.

Что касается расширенной комплектации, то в ней, помимо базовых возможностей, могут присутствовать и следующие функции:

• настройка температуры, а также порогов срабатывания;
• включение электропривода въездных ворот;
• управление работой котла отопления, регулировка температуры воды;
• прослушивание комнат посредством подключенного микрофона;
• обмен сведениями о подаче электроэнергии;
• подаче сигналов о срабатывании вспомогательных датчиков и охранной системы;
• регулировка мощности отопительного прибора с учетом изменения погодных условий.

О плюсах и минусах GSM модуля для котлов

У такой системы есть многочисленные преимущества, к основным из которых можно отнести:

• автономную работу и дистанционное управление;
• обновление данных при каждом удаленном подключении;
• отсутствие необходимости в человеческом вмешательстве;
• отправку данных на сотовый телефон;
• практически нулевой риск доступа посторонних к системе управления;
• быстрое получение данных о различных нештатных ситуациях;
• регулярную систематизацию и обновление данных, которые поступают с датчиков.

Но есть и недостатки, о которых также следует помнить:

• зависимость от качества покрытия сотовой сети. От этого зависит стабильность передачи данных, обмена информацией с пользователем;
• высокая стоимость. GSM модуль расширенной комплектации стоит почти так же, как новый газовый котел. Но затраты, конечно, со временем окупятся, т. к. потребление топлива и/или электрической энергии будет оптимизировано;
• трудности с подключением своими руками. Если нет опыта, то подключить модуль со всеми необходимыми датчиками своими руками проблематично, так же как настроить оборудование и проверить его на предмет работоспособности.

На заметку! Ознакомившись со всеми преимуществами и недостатками, можно сделать вывод, что вскоре популярность системы лишь возрастет, в то время как ее стоимость, напротив, снизится.

Критерии выбора GSM модуля. На что обращать внимание?

При выборе данного устройства нужно учитывать не только его функции (как основные, так и дополнительные), но и технические параметры.

1. Управление. Регулировка системы производится посредством кнопок на панели и СМС-команд, отправляемых со смартфона. Хотя крупные производители – такие как Buderus, например – пользуются специальным программным обеспечением и предлагают свои приложения, позволяющие иметь мгновенный удаленный доступ к отопительному прибору.
2. Стандартная комплектность. На это также стоит обращать внимание при покупке. Модуль, в зависимости от конкретной модели, может комплектоваться выносным датчиком температуры, контролем уровня газа (автоматическим) и т. д.

3. Кол-во каналов настройки. От данного параметра зависит число включенных датчиков и иного оборудования. В стандартных моделях каналов два – для отправки СМС-уведомлений и для подключения выносного регулятора.
4. Микропроцессор. Более дешевые модели обладают лишь несколькими режимами работы и набором простых опций. Устройства подороже оснащаются встроенными «недельными» регуляторами управления.

5. Аккумулятор. При прекращении подачи электроэнергии модуль автоматически начнет питаться от аккумулятора, а потому емкость последнего должна быть достаточной (хотя бы на несколько часов работы). Если перебои с электричеством случаются часто, отдавайте предпочтение аккумулятору с большей емкостью.

Популярные производители и цены

Производством GSM модулей занимаются не только изготовители отопительного оборудования, но и независимые компании, специализирующиеся непосредственно на автоматизации. Заметим, что общие автоматизированные системы более гибкие, они позволяют параллельно подключать сразу несколько приборов. Иными словами, отличный вариант для любого котла отопления с возможностью подключения, например, охранной системы дома.

Ознакомимся с популярными моделями модулей от ведущих мировых производителей. Набор функций у всех них стандартный.

Таблица No1. Обзор популярных моделей.

Модель	Фирма-изготовитель	Среднерыночная стоимость
GSM-Climate	«Эван»	7,5 тыс. руб.
GSM-12T	«Кситал»	8,4 тыс. руб.
GSM-8T	«Кситал»	8,2 тыс. руб.
GSM-4T	«Кситал»	7,7 тыс. руб.
GSM модуль, GSM термометр	«Телеметрика»	8,8 тыс. руб.
GSM модуль для отопительных приборов Protherm	Protherm	7,5 тыс. руб.
Buderus Logamatic Easycom	Buderus	65 тыс. руб.
Vitocom 100	Viessmann	13,2 тыс. руб.
ZONT H-1	Vaillant	8,4 тыс. руб.

На заметку! Управлять отоплением дистанционно рационально и удобно. А модуль, описываемый в статье, позволяет не только мониторить работу всей системы, но и быть в курсе всех неисправностей, а также сэкономить немало денег.

О самостоятельном подключении GSM модуля

При подключении теплоинформатора к отопительному котлу необходимо сделать следующее:

• отключить подачу электричества к нагревателю;
• установить датчики, подключить их к контроллеру;
• подключить котел и модуль к электричеству;
• поставить СИМ-карту, ввести защитный код;
• ввести контрольный код устройства;
• указать свой номер телефона, чтобы иметь связь с прибором.

Остается лишь отправить специальный код, и модуль будет активизирован. Затем, если отправить запрос, он пошлет пользователю всю необходимую информацию. Следите, чтобы на номере СИМ-карты были деньги, а также установите при необходимости на телефон специальное приложение.

Таблица No2. Пошаговая инструкция по настройке (на примере GSM модуля «Котел.ОК»).

Шаги, фото	Краткое описание действий
	Вначале открывается крышка устройства.
	СИМ-карта устанавливается в специальный слот.
	Адаптер подключается к устройству, после чего включается в розетку с напряжением 220В. В результате должен загореться индикатор «Питание».
	Выключатель аккумулятора переводится в положение «Включено», вследствие должен загореться индикатор «Аккумулятор». Емкость устройства в нашем мастер-классе составляет 100 мАч (иными словами, его хватит на час работы).
	Далее нужно дождаться, чтобы устройство зарегистрировалось в сети (свидетельством тому станет загоревшийся индикатор GSM).
	Выполняется первое включение устройства, после этого должен загореться индикатор «Настройка». Этим модуль сообщает, что он в режиме программирования.

Цены на «Котел.Ок»

Котел.ок

Обратите внимание! После этого нужно позвонить на устройство со своего мобильного (в памяти прибора обычно номер пользователя уже есть и используется, чтобы обмениваться данными). Ваш вызов будет отклонен, а режим программирования выключится. На ваш номер придет СМС-сообщение.

Особенности эксплуатации отопительного прибора с GSM контролем

Интерфейс устройства прост и понятен, с его помощью можно задавать такие рабочие режимы:

• отключен;
• комфорт;
• эконом.

В особенности, пользователи отмечают удобство включение котла и повышение температуры рабочей жидкости за некоторое время до прихода домой. Чтобы сделать это, необходимо:

• отправить СМС-сообщение с требуемой командой (то есть нужно включить котел);
• задать нужную температуру.

Все нужные команды будут переданы контроллером с учетом полученных установок и данных термодатчиков.

Видео – Для чего нужен GSM модуль?

В качестве заключения. О целесообразности установки GSM модулей

Мы выяснили, что такие модули позволяют оптимизировать работу отопительного котла, снизить расход энергопотребления (или расход топлива), быстро реагировать в случае какой-то нештатной ситуации. Есть и дополнительные возможности, касающиеся безопасности – их также не следует недооценивать. Команды и данные передаются с любой точки, главное, чтобы там было покрытие сотовой связи, что при современном ритме жизни особенно удобно. А потому, если финансы позволяют, это полезное устройство обязательно стоит купить и установить.

Если из дома приходится надолго уезжать или речь идет о даче, важно поддерживать постоянную температуру котла. Во-первых, это предотвращает замерзание воды в системе. Во-вторых, прогревает помещение до нужного уровня. Наиболее распространенный способ реализовать управление котлом на расстоянии – GSM-модуль. Поговорим о нем подробнее.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 ^о С до +99 ^о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Некоторые модели позволяют комбинировать режимы. Например, можно задействовать ручное управление котлом и одновременно с этим включить уведомления о внештатных ситуациях.

С какими котлами работает

Перед покупкой модуля нужно выяснить, поддерживает ли котел отопление подключение подобного устройства. Такая поддержка есть далеко не во всех моделях.

Для подключения девайса подойдут автономные системы с принудительной циркуляцией теплоносителя (то есть оснащены насосом). При этом необходима переработка системы безопасности с целью предотвращения прорывов в местах подключения модуля.

Особенности эксплуатации в различных типах котлов

Устройство имеет специфику эксплуатации в разных типах систем отопления:

• При применении в электрокотлах возможно отслеживание напряжения. Также девайс может подать сигнал о коротком замыкании.
• При использовании с несколькими котлами одновременно прибор может обобщать информацию от них. Это актуально при применении на производстве или в хозяйственных помещениях.
• В пеллетных котлах, работающих на древесных гранулах, модуль может регулировать подачу топлива в систему.

Когда нужен модуль

GSM-модуль для управления котлом требуется при долгом отсутствии хозяина дома при условии, что необходимо поддерживать определенную температуру или своевременно включить отопление.

К числу наиболее распространенных ситуаций, когда такое необходимо, можно отнести следующие:

• Длительный отъезд. Владелец дома уезжает в командировку или на отдых. При этом полностью выключить отопление нельзя – замерзнет система. В то же время управлять котлом дома некому.
• Дача с системой отопления. Если в дачном доме установлена система отопления, то при отключении котла в холодное время года она замерзнет. Чтобы нее допустить этого, можно слить систему. Но тогда приехать на дачу зимой будет невозможно из-за холода, который будет стоять в доме. Решение проблемы – дистанционное поддержание невысокой плюсовой температуры для предотвращения замерзания с помощью GSM-модуля.

Как выбрать GSM-модуль

При выборе GSM-модуля стоит обратить внимание на следующие параметры:

• Удобство управления. Со смартфоном все понятно – прибор управляется с помощью приложения. А вот если хозяин дома, взаимодействие с устройством происходит под другому. Наиболее распространенных способов управления два: физические кнопки и сенсорный экран. Модели со вторым вариантом удобнее (они показывают больше информации о работе системы отопления). Но стоят дороже. Кончено, есть и такие модели,, которые управляются исключительно со смартфона. Но их покупать не стоит – использовать подобные устройства не очень удобно.
• Комплектация. Базовый комплект поставки модуля – это антенна, внутренний термодатчик, крепеж и само устройство. Но бывают модели с расширенной комплектацией. Она может включать внешние температурные датчики, определители загазованности и другие компоненты. Комплект подбирают исходя из конкретных задач. Например, если цель – обеспечение максимальной безопасности, лучше брать вариант с датчиком загазованности. А если нужно просто дистанционно управлять котлом, подойдет минимальная комплектация.

• Количество каналов. Чем их больше, тем больше пользователей могут управлять прибором. В самых дешевых моделях два канала. Но если домочадцев трое или четверо, такой вариант совершенно не подходит. Поэтому чем больше человек в семье, тем больше должно быть каналов на модуле. При этом нужно иметь в виду, что многоканальные приборы обойдутся дороже.
• Емкость резервной батареи. Чем она больше, тем дольше устройство способно работать в автономном режиме. Нужно иметь в виду, что не стоит переплачивать за емкую батарею там, где в ней нет нужды. Она актуальна лишь в случае, когда в населенном пункте, где находится дом, часто и надолго отключают электричество.

GSM-модуль для котла – тот случай, когда от цены напрямую зависит качество прибора. Чем выше стоимость, тем мощнее процессор (а значит, больше настроек можно задать), удобнее управление и богаче комплектация. Поэтому экономия – это всегда компромисс по отношению к комфорту использования девайса.

Как подключить модуль самостоятельно

Алгоритм подключения модуля к котлу всегда примерно одинаков. Модель девайса при этом не имеет никакого значения.

Чтобы подключить прибор, необходимо:

1. обесточить котел;
2. снять кожух;
3. присоединить или припаять провода модуля к плате котла в соответствии с инструкцией;
4. установить SIM-карту, антенну, датчики;
5. поставить обратно кожух котла;
6. включить модуль и синхронизировать его со смартфоном;
7. возобновить подачу электричества.

Лучшие модели GSM-модулей для дистанционного управления отопительными котлами

Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.

КотелОК 2.0

Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.

Состоит из следующих компонентов:

• GSM-блок с антенной;
• панель управления;
• датчик.

Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.

Телеметрика 3

Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.

• Главный плюс девайса

Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).

• Минус

Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).

Оптима-1 Тепломонитор

Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.

Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.

Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.

• Главный минус устройства

Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.

Стоимость прибора – от 8 500 до 9 000 рублей.

Подведем итоги

GSM-модуль – устройство для управления отопительным котлом на расстоянии. Оно позволяет регулировать температуру, включать и выключать систему в нужное время. Прибор подойдет тем, кто длительное время отсутствует дома. Разные модели имеют различный функционал. Обычно чем дешевле устройство, тем меньше набор функций и беднее комплектация. Подходящий вариант подбирают исходя из задач использования.

Видео-советы по управлению котлами отопления через GSM-модуль
