Приложение к свидетельству № 33357/1

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1858 от 05.08.2019 г.)

Манометры показывающие КМ, КВ и КМВ

Назначение средства измерений

Манометры показывающие КМ, КВ и КМВ (далее – приборы) предназначены для

измерений избыточного (КМ), вакуумметрического (КВ) и мановакуумметрического (КМВ)

давления газообразных сред.

Описание средства измерений

Принципработыприборовоснованназависимостистепенидеформации

чувствительного элемента от измеряемого давления. В качестве чувствительного элемента

используется мембранная коробка. Под воздействием измеряемого давления центр мембранной

коробки перемещается и с помощью специального передаточного механизма вращает стрелку

манометра. Мембранная коробка и штуцер могут изготавливаться из медных сплавов или из

нержавеющей стали, циферблат и стрелка из алюминия. Приборы могут иметь корректор нуля,

расположенный под защитным стеклом, предназначенный для подготовки приборов к поверке

или калибровке.

Корпуса приборов могут изготавливаться из стали или нержавеющей стали. В

зависимости от используемых при изготовлении материалов, приборы делятся на модификации,

представленные в таблице 1.

Таблица 1 – Модификации приборов

Модификация

Материал

чувствительного

элемента

Материал корпуса

Материал штуцера

Серия 11

Сталь

Латунь

Серия 12

Бронза,

нержавеющая сталь

Бронза,

нержавеющая сталь

Нержавеющая сталь

Латунь

Серия 22

Бронза,

нержавеющая сталь

Нержавеющая сталь

Латунь

Серия 31

Бронза,

нержавеющая сталь

Сталь

Латунь

Серия 22, Кс

Нержавеющая сталь

Нержавеющая сталь

Нержавеющая сталь

Серия 32, Кс

Нержавеющая сталь

Нержавеющая сталь

Нержавеющая сталь

Примечание — В приборах могут применяться минеральные защитные стекла (другие

названия: инструментальное, триплекс, оптическое, техническое и т.д.) или органические

защитные стекла (другие названия: полимерное, пластиковое, оргстекло, плексиглас,

поликарбонат и т.д.)

Общий вид приборовпредставлен нарисунках 1 —6.

Защита от несанкционированного доступа осуществляется при помощи опломбирования

корпуса специальной наклейкой, которая разрушается при попытке ее удалить или вскрыть

корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам, влияющим на

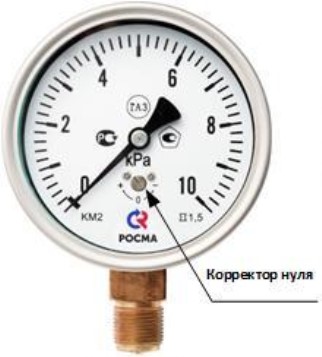

метрологические характеристики, в том числе и к корректору нуля. Схема пломбировки от

несанкционированного доступа представлена на рисунке 7. Обозначение места нанесения знака

поверки представлено на рисунке 8.

Лист № 2

Всего листов 7

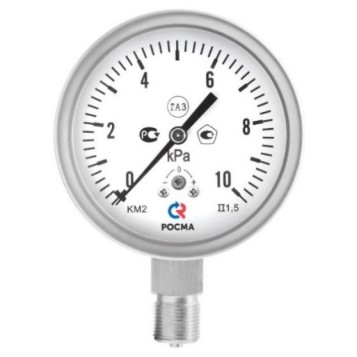

Рисунок 2 – Манометры показывающие

КМ, КВ и КМВ, серия 12

Рисунок 3 – Манометры показывающие

КМ, КВ и КМВ, серия 22

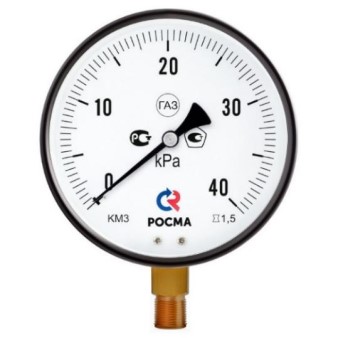

Рисунок 5 – Манометры показывающие

КМ, КВ и КМВ, серия 31

Рисунок 4 – Манометры показывающие

КМ, КВ и КМВ в корпусе из нержавеющей

стали, серия 22, Кс

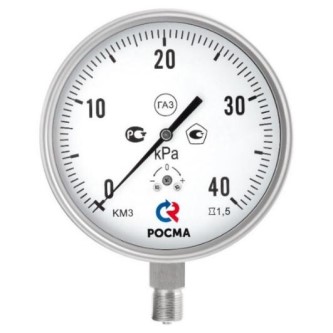

Рисунок 6 – Манометры показывающие

КМ, КВ и КМВ в корпусе из нержавеющей

стали, серия 32, Кс

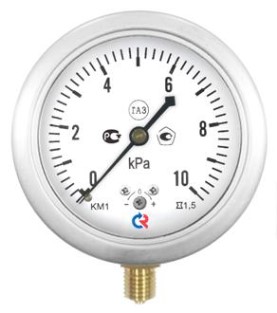

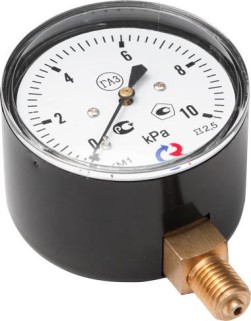

Рисунок 1 – Манометры показывающие

КМ, КВ и КМВ, серия 11

Лист № 3

Всего листов 7

Рисунок 7 — Манометры показывающие

КМ, КВ и КМВ. Пример пломбирования

Рисунок 8 – Обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Диапазон показаний, trial точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего

номинальному диаметру корпуса, и серии прибора представлены в таблице 2.

2,5

1,5

1,5

УсловноеИсполнение из

типакорпусастали

корпуса,кПаочност

Таблица 2 – Диапазон показаний, класс точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего

номинальному диаметру корпуса, и серии прибора

Номинальный

ТипобозначениеСериянержавеющей

диаметрДиапазон показаний,

т

Класс

и

мм

1234567

КМ111—63

КМ112—63

КМ222—100

от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40;

от 0 до 60

от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40;

от 0 до 60

от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60

Лист № 4

Всего листов 7

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

Продолжение таблицы 2

12345

7

КМ222Кс100

КМ331—150

КМ332Кс150

6

от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60

от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60

от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60

КВ222—100

КВ222Кс100

от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0;

от -25 до 0; от -40 до 0; от -60 до 0

от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0;

от -25 до 0; от -40 до 0; от -60 до 0

КВ331—150

от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0;

от -25 до 0; от -40 до 0; от -60 до 0

КВ332Кс150

от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0;

от -25 до 0; от -40 до 0; от -60 до 0

КМВ222—100

от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25;

от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5

КМВ222Кс100

от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25;

от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5

КМВ331—150

от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25;

от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5

КМВ332Кс150

от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25;

от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5

Примечания:

1 Диапазон измерений равен диапазону показаний.

2 Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской

Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика.

3 Класс точности приборов соответствует пределу допускаемой основной приведенной погрешности приборов к диапазону

измерений. Вариация показаний не превышает абсолютного значения пределов допускаемой погрешности приборов

Лист № 5

Всего листов 7

Наименование характеристики

Значение

±0,5

Таблица 3 –Метрологические характеристики

Пределы допускаемой дополнительной приведенной погрешности к

диапазону измерений от изменения температуры окружающей среды

в диапазоне рабочих температур, на каждые 10

°

С, %

Нормальные условия измерений:

— температура окружающей среды, °С

— относительная влажность, %, не более

— атмосферное давление, кПа

23±5

80

от 84 до 106,7

Наименование характеристики

Значение

от -60 до +60

Средний срок службы манометров, лет, не менее

10

Таблица 4 – Основные технические характеристики

Диапазон рабочих температур окружающей среды, °С

Диапазон рабочих температур измеряемой среды, °С

Степень защиты по ГОСТ 14254-2015*

от -65 до +100

IP 40; IP54; IP65

______________

* – В зависимости от модификации.

Наименование

характеристики

Таблица 5 – Габаритные размеры и масса общетехнических приборов

Серия 11Серия 12Серия 22Серия 31

*

размеры , мм,

Ø101 х 138,5 х 51

Ø150 х 191 х 60

не более

Номинальный

размер6363100150

корпуса, мм

Габаритные

Ø67 х 93 х 46Ø67 х 93 х 46

н

е бол

е

е

(Ø67 х 71) (Ø67 х 71)

Масса, кг,

0,230,230,571,07

______________

* – Вне скобок указан размер для исполнений с радиальным штуцером, в скобках — для

осевого.

Номинальный размер корпуса, мм

100

150

Габаритные размеры, мм, не более

Ø101 х 138,5 х 50

Ø152 х 190 х 50

Масса, кг, не более

0,57

0,91

Таблица 6 – Габаритные размеры и масса коррозионностойких приборов

Наименование характеристики

Серия 22,

Кс

Серия 32,

Кс

Знак утверждения типа

наносится на циферблат приборов методом шелкографии или другим методом печати, а также

на паспорт и инструкцию по эксплуатации печатным способом.

Лист № 6

Всего листов 7

Комплектность средства измерений

в соответствии с таблицей 7.

Наименование

Обозначение документа

Количество

Паспорт и инструкция по эксплуатации

Методика поверки

МП 406123-2018

1 экз.

—

По требованию

Таблица 7 – Комплектность приборов

Манометр показывающий

КМ, КВ или КМВ

НСРП.406123.001.ПС

НСРП.406123.002.ПС

НСРП.406123.003.ПС

НСРП.406123.004.ПС

1 шт.

1 экз.

1 экз. на партию

1 экз.

1 экз. на партию

Принадлежности по заказу (краны,

переходники, защитные кожухи,

кронштейныи др.)

Поверка

осуществляется по документу МП 406123-2018 «Манометры показывающие КМ, КВ и КМВ.

Методика поверки», утвержденному ЗАО КИП «МЦЭ» 19.12.2018 г.

Основные средства поверки:

— мановакуумметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном

информационномфондепообеспечениюединстваизмерений1652-99(далее–

регистрационный номер 1652-99);

— манометрыизбыточногодавлениягрузопоршневыеМП-2,5(регистрационный

номер 31073-06);

— калибратор давления портативный Метран-517 (регистрационный trial 39151-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на стекло или корпус манометра в соответствии с рисунком 8

или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к манометрам

показывающим КМ, КВ или КМВ

Государственная поверочная схема для средств измерений избыточного давления до

4000 МПа, утверждена приказом Федерального агентства по техническому регулированию и

метрологии от 29.06.2018 № 1339

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, и

тягонапоромеры показывающие и самопишущие. Общие технические условия

ТУ 4212-002-4719015564-2008 Манометры показывающие КМ, КВ и КМВ. Технические

условия (с изменениями № 6)

Изготовитель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)

ИНН 4719015564

Trial: 199155, г. Санкт-Петербург, пер. Каховского, д. 5

Юридическийадрес:188382,Ленинградскаяобласть,Гатчинскийрайон,

поселок Вырица Сиверское шоссе, д. 168

Телефон (факс): (812)-325-25-08

Лист № 7

Всего листов 7

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77; (495) 437-56-66

E-mail:

Web-сайт:

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Trial: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон: (495)-491-78-12; (495)-491-86-55

E-mail:

,

Web-сайт:

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений

в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

(Редакция приказа Росстандарта № 1858 от 05.08.2019 г.)

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

Тип КМ (КМВ). Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.

Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.

* — IP54, +10% к стоимости прибора, под заказ

Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, кПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
КМВ-22	100	1,5	IP40*	−1…1,5 / −1…3 / −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5	G½ / М20×1,5	радиальное	4057
КМВ-22 с симметр. шкалами

* — исполнение IP54, +10% к стоимости прибора

Наименование услуги	Тип	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	КМ-12, 22, 31	110
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	КМ, КМВ	40 / 50
Запорный клапан VE2-2-G ½	КМ	1640
Индивидуальная шкала	КМ-11, 12	95
КМ-22	+10% к стоимости прибора
Исполнение IP54	КМ, КМВ (IP40)	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	КМ, КМВ	100
Индивидуальный паспорт на нумерованный прибор	КМ, КМВ	100
Первичная заводская поверка	КМ, КМВ	бесплатно
Периодическая поверка	КМ, КМВ	140
Пломбировка манометра (под заказ)	КМ-12	65
КМ-22	105
Ремонт	КМ, КМВ	140
Очистка прибора от загрязнений (мазут, краска и пр.)	КМ, КМВ	индивидуально

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.



Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения напоромера, рекомендуется устанавливать клапан ПК-Н.

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Тип	манометр	КМ
мановакуумметр	КМВ
Диаметр корпуса	63 мм	1
100 мм	2
150 мм	3
Материал корпуса	сталь	1
нержавеющая сталь	2
Присоединение (расположение штуцера)	радиальное	Р
осевое	Т
Диапазон показаний давлений, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ	−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения	100, 150 мм	G½; М20×1,5
63 мм	М12×1,5
Класс точности	100, 150 мм	1,5
63 мм	1,5 / 2,5
Степень защиты	IP40	—
IP54	IP54

Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5
